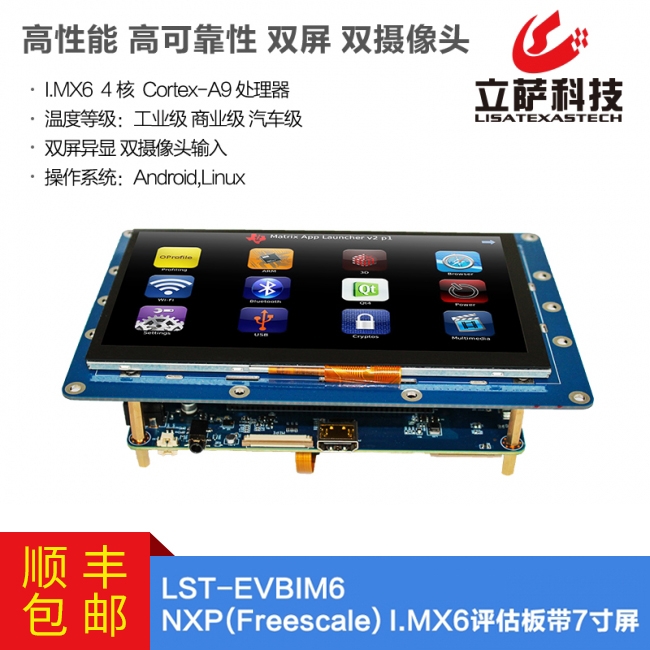

產品名稱:NXP I.MX6Q 評估板帶7寸屏
LST-EVBIM6是北京立薩科技有限公司開發的基于MCIMX6Q6AVT10AD處理器的嵌入式核心板模塊。最高1GHz主頻的Cortex-A9內核,可提供快速的數據處理和流暢的界面切換。該產品自帶2路UART、2路USB、1路 OTG、1路千兆以太網、2路LVDS、1路HDMI等接口,具有強大的通訊功能
推薦星級:

訂購熱線:010-82488292
-
品牌:?lisatech
| 名稱 | 型號 | ?處理器 | 主頻 | ?內存 | 存儲 | 系統 | 價格 | ||||||||||||||||||||||
| ?配置1 | LST-EVBIM6-2GD8GE07CH-100-IC-L | MCIMX6Q6AVT10AD/FCPBGA624 | 1G | 2GB | 8GB EMMC | Linux | 1499元 | ||||||||||||||||||||||
| ?配置2 | LST-EVBIM6-2GD8GE07CH-100-IC-A | MCIMX6Q6AVT10AD/FCPBGA624 | 1G | 2GB | 2GB NAND | Android | 1499元 | ||||||||||||||||||||||
如需其他配置,請聯系客服改價!?

LST-EVBIM6是北京立薩科技有限公司開發的基于MCIMX6Q6AVT10AD處理器的嵌入式核心板模塊。最高1GHz主頻的Cortex-A9內核,可提供快速的數據處理和流暢的界面切換。該產品自帶2路UART、2路USB、1路 OTG、1路千兆以太網、2路LVDS、1路HDMI等接口,具有強大的通訊功能。

?
| MCIMX6 ARM Cortex?-A9 Processors | |||||||||||||||||||||||||||||
| ? | i.MX 6Quad | i.MX 6Dual | i.MX 6DualLite | i.MX 6Solo | |||||||||||||||||||||||||
| Package | 21x21mm, 0.8mm (ZCZ) | ||||||||||||||||||||||||||||
| CPU Speed (MHz) | 800, 825, 1000, 1200 | 800,? 1000 | |||||||||||||||||||||||||||
| Core Internal Memory | 256KB RAM? | 128KB RAM? | |||||||||||||||||||||||||||
| On-chip L2 (KB) | 1 MB unified I/D L2 cache, shared by quad core |
512 KB unified I/D L2 cache, shared by dual core |
|||||||||||||||||||||||||||
| External Memory Interface | ? DDR3-1066? LV-DDR3-1066? LPDDR2-1066 | ? DDR3-800? LV-DDR3-800? LPDDR2-800 | |||||||||||||||||||||||||||
| Graphics | ? OpenGL? ES 2.0 3D graphics accelerator with four shaders ? Up to 200 MT/s ? OpenCL support ? 2D graphics accelerator ? Dedicated OpenVG? 1.1 accelerator |
? OpenGL? ES 2.0 3D graphics accelerator with one shader ? 2D graphics accelerator |
|||||||||||||||||||||||||||
| OS Support | Linux, Android | ||||||||||||||||||||||||||||
| Display | ? Parallel display? HDMI1.4? MIPI display? Two LVDS displays? Up to four displays ata time. | ||||||||||||||||||||||||||||
| Video input | Supports three video inputs | Supports two video inputs | |||||||||||||||||||||||||||
| SATA | SATAII, 3.0 Gbps | ? | |||||||||||||||||||||||||||
| I2C | Three I2C, supporting 400 kbps | Four I2C, supporting 400 kbps | |||||||||||||||||||||||||||
| 10/100/1000 EMAC | one port Gigabit Ethernet Controller | ||||||||||||||||||||||||||||
| USB 2.0 OTG + PHY | USB 2.0 OTG (Up to 480 Mbps),Three USB 2.0 (480 Mbps) hosts: | ||||||||||||||||||||||||||||
| Serial Ports | Five UARTs, up to 4.0 Mbps each,Four eCSPI (Enhanced CSPI) | ||||||||||||||||||||||||||||

?

?
| 項目 | 參數 | 配置 | |||||||||||||||||||||||||||
| CPU | MCIMX6Q6AVT10AD (1GHz主頻)? Cortex-A9處理器 | ? | |||||||||||||||||||||||||||
| 內存 | 2GB | ? | |||||||||||||||||||||||||||
| Flash | 8GB EMMC ,2GB NAND? | ? | |||||||||||||||||||||||||||
?
| 項目? | 參數 | ||||||||||||||||||||||||||||
| 網口 | 1路RGMII接口 | ||||||||||||||||||||||||||||
| USB | 1路OTG,2路USB | ||||||||||||||||||||||||||||
| UART | 2路UART | ||||||||||||||||||||||||||||
| I2C | 3路 | ||||||||||||||||||||||||||||
| MMC | 1路SD,最多支持4路,與其它引腳復用) | ||||||||||||||||||||||||||||
| PWM | 2路(最多支持4路,與其它引腳復用) | ||||||||||||||||||||||||||||
| 顯示 | 2路LVDS,1路HDMI,1路RGB | ||||||||||||||||||||||||||||
| 音頻 | 1路I2S | ||||||||||||||||||||||||||||
| SATA | SATAII, 3.0 Gbps | ||||||||||||||||||||||||||||
| KEY | 4路按鍵 | ||||||||||||||||||||||||||||
| WIFI+藍牙模塊 | 1個WIFI藍牙模塊,共用一路USB總線 | ||||||||||||||||||||||||||||
| Cammera | 2路并行接口 | ||||||||||||||||||||||||||||
| miniPCIE | 1路miniPCIE | ||||||||||||||||||||||||||||

| 項目 | 參數 | ||||||||||||||||||||||||||||
| 工作溫度 | ?-0~70 ℃ | ||||||||||||||||||||||||||||
| 存儲環境溫度 | ?-20~100 ℃ | ||||||||||||||||||||||||||||
| 存儲環境濕度 | 20%~90%,非冷凝 | ||||||||||||||||||||||||||||
| 機械尺寸 | 150mm x 100 mm,15mm | ||||||||||||||||||||||||||||
| PCB規格 | 8層板設計,沉金工藝,獨立的完整接地層,無鉛化工藝 | ||||||||||||||||||||||||||||
| 電源供電 | 5V | ||||||||||||||||||||||||||||
| 靜態系統功耗 | 約0.5W | ||||||||||||||||||||||||||||
![]()

![]()
?

![]()
| 類 別 | 名稱 | 備注 | |||||||||||||||||||||||||||
| 開發環境 | Vmware-workstation | 版本12.0.0以上 | |||||||||||||||||||||||||||
| ubuntu-12-04 | 推薦32bit版本 | ||||||||||||||||||||||||||||
| 燒寫鏡像 | ? | ? | |||||||||||||||||||||||||||
| 引導程序 | u-boot | 版本u-boot-209.08 | |||||||||||||||||||||||||||
| linux內核 | Linux | 版本linux-3.0.35 | |||||||||||||||||||||||||||
| 驅動程序 | USB HOST | ? | |||||||||||||||||||||||||||
| USB OTG | ? | ||||||||||||||||||||||||||||
| Ethernet | ? | ||||||||||||||||||||||||||||
| SD | ? | ||||||||||||||||||||||||||||
| EMMC/NandFlash | ? | ||||||||||||||||||||||||||||
| Audio/mic | ? | ||||||||||||||||||||||||||||
| Touchpad | ? | ||||||||||||||||||||||||||||
| LCD/LVDS/HDMI Controller | ? | ||||||||||||||||||||||||||||
| UART | ? | ||||||||||||||||||||||||||||
| camera | ? | ||||||||||||||||||||||||||||
| LED | ? | ||||||||||||||||||||||||||||
| KEY | ? | ||||||||||||||||||||||||||||
| PCIE | ? | ||||||||||||||||||||||||||||
| PWM | ? | ||||||||||||||||||||||||||||
| SATA | ? | ||||||||||||||||||||||||||||
| 命令測試環境 | Ethernet | ? | |||||||||||||||||||||||||||
| Audio/mic | ? | ||||||||||||||||||||||||||||
| Touchpad | ? | ||||||||||||||||||||||||||||
| UART | ? | ||||||||||||||||||||||||||||
| camera | ? | ||||||||||||||||||||||||||||
| LED | ? | ||||||||||||||||||||||||||||
| KEY | ? | ||||||||||||||||||||||||||||
| PWM | ? | ||||||||||||||||||||||||||||
| 測試代碼 | UART | ? | |||||||||||||||||||||||||||
![]()
| 類 別 | 名稱 | 備注 | |||||||||||||||||||||||||||
| 開發環境 | Vmware-workstation | 版本12.0.0以上 | |||||||||||||||||||||||||||
| ubuntu-12-04 | 指定64bit版本 | ||||||||||||||||||||||||||||
| 引導程序 | u-boot | 版本u-boot-209.08 | |||||||||||||||||||||||||||
| Linux內核 | Linux | 版本linux-3.0.35 | |||||||||||||||||||||||||||
| 驅動程序 | USB HOST | ? | |||||||||||||||||||||||||||
| USB OTG | ? | ||||||||||||||||||||||||||||
| Ethernet | ? | ||||||||||||||||||||||||||||
| SD | ? | ||||||||||||||||||||||||||||
| EMMC/NandFlash | ? | ||||||||||||||||||||||||||||
| Audio/mic | ? | ||||||||||||||||||||||||||||
| Touchpad | ? | ||||||||||||||||||||||||||||
| LCD/LVDS/HDMI Controller | ? | ||||||||||||||||||||||||||||
| UART | ? | ||||||||||||||||||||||||||||
| camera | ? | ||||||||||||||||||||||||||||
| LED | ? | ||||||||||||||||||||||||||||
| KEY | ? | ||||||||||||||||||||||||||||
| PCIE | ? | ||||||||||||||||||||||||||||
| PWM | ? | ||||||||||||||||||||||||||||
| SATA | ? | ||||||||||||||||||||||||||||
| Android | android 4.4.2 | ? | |||||||||||||||||||||||||||
| 圖形測試環境 | Ethernet | ? | |||||||||||||||||||||||||||
| Audio/mic | ? | ||||||||||||||||||||||||||||
| Touchpad | ? | ||||||||||||||||||||||||||||
| WIFI/BT | ? | ||||||||||||||||||||||||||||
| camera | ? | ||||||||||||||||||||||||||||
| 測試代碼 | UART | ? | |||||||||||||||||||||||||||

| 標配 | 名稱 | 數量 | 備注 | ||||||||||||||||||||||||||
|
核心板 |
1 | ? | |||||||||||||||||||||||||||
|
評估板 |
1 | ? | |||||||||||||||||||||||||||
|
開發資料 |
1 | ? | |||||||||||||||||||||||||||
?
?
?
?
| 選配 | 名稱 | 數量 | 備注 | ||||||||||||||||||||||||||
|
屏 |
? | ? | |||||||||||||||||||||||||||
|
電源 |
? | ? | |||||||||||||||||||||||||||
